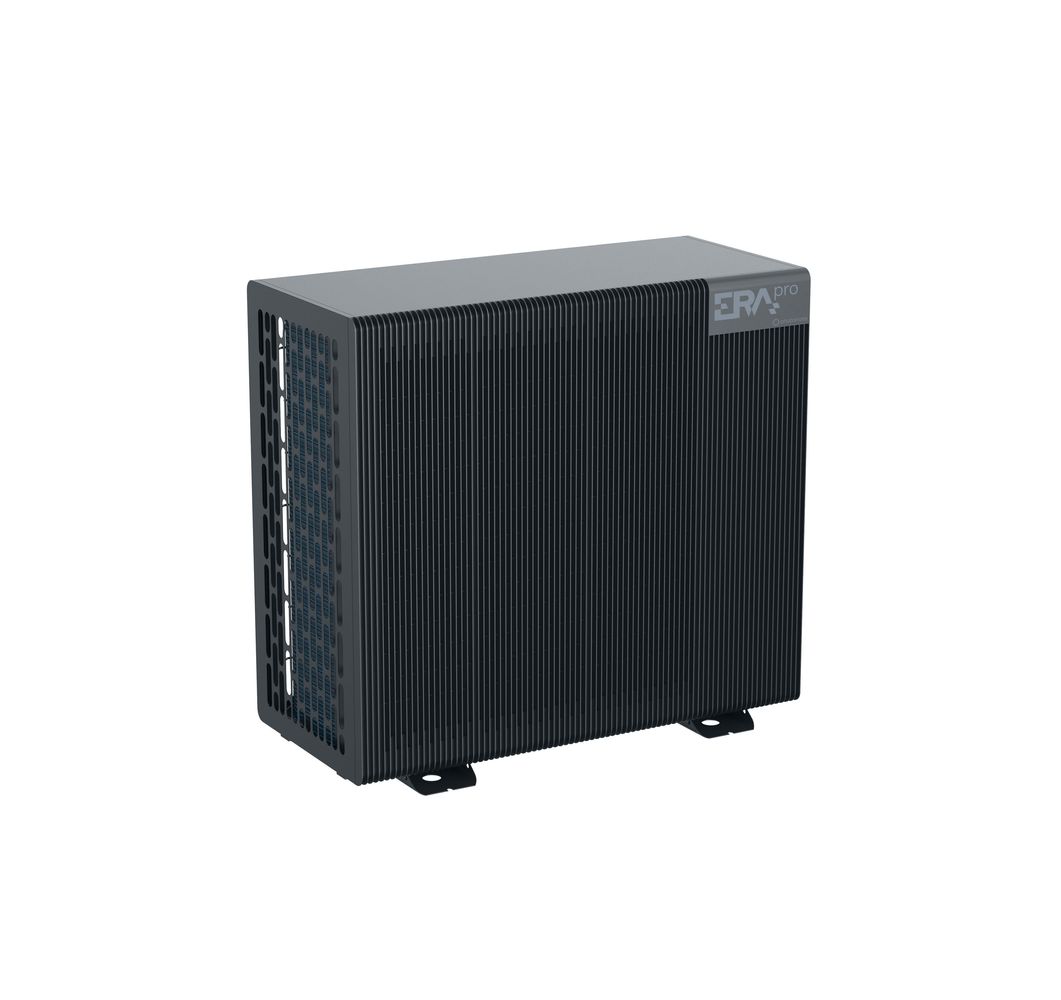

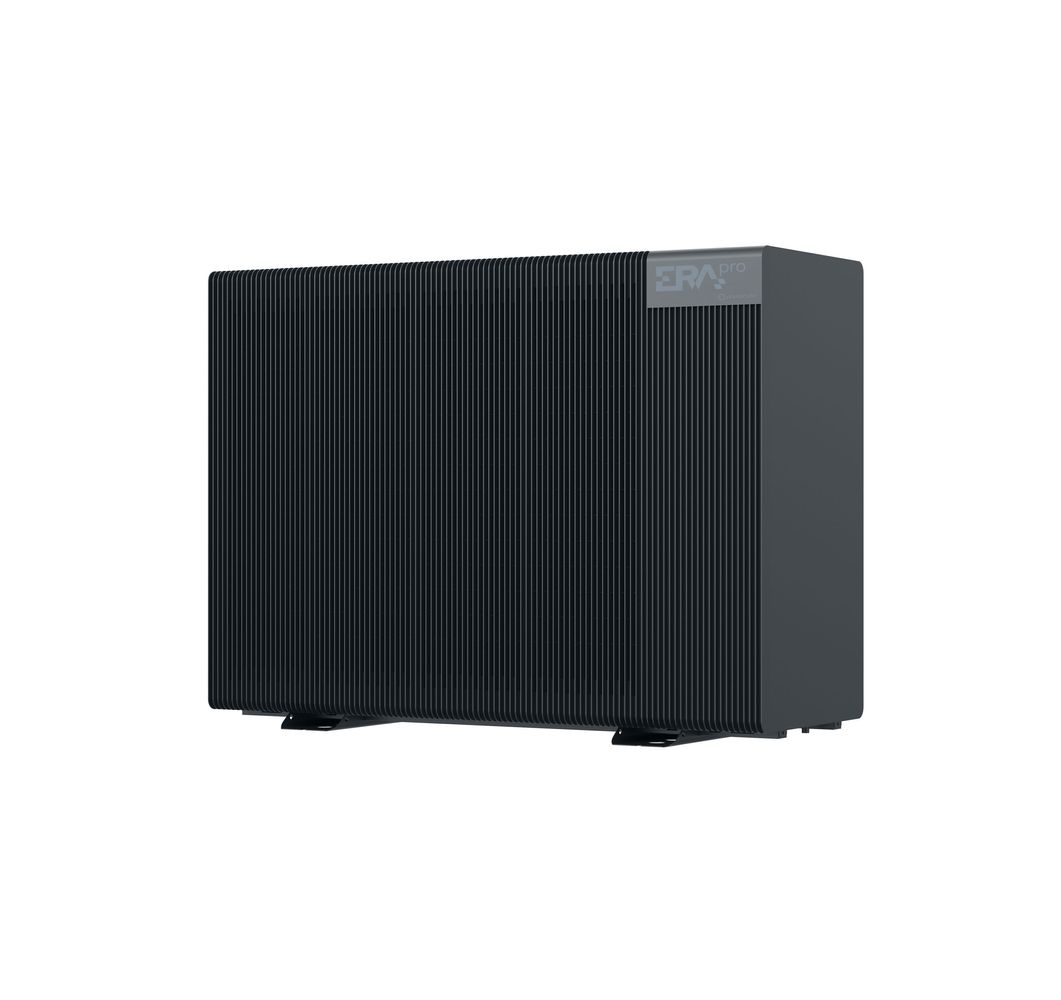

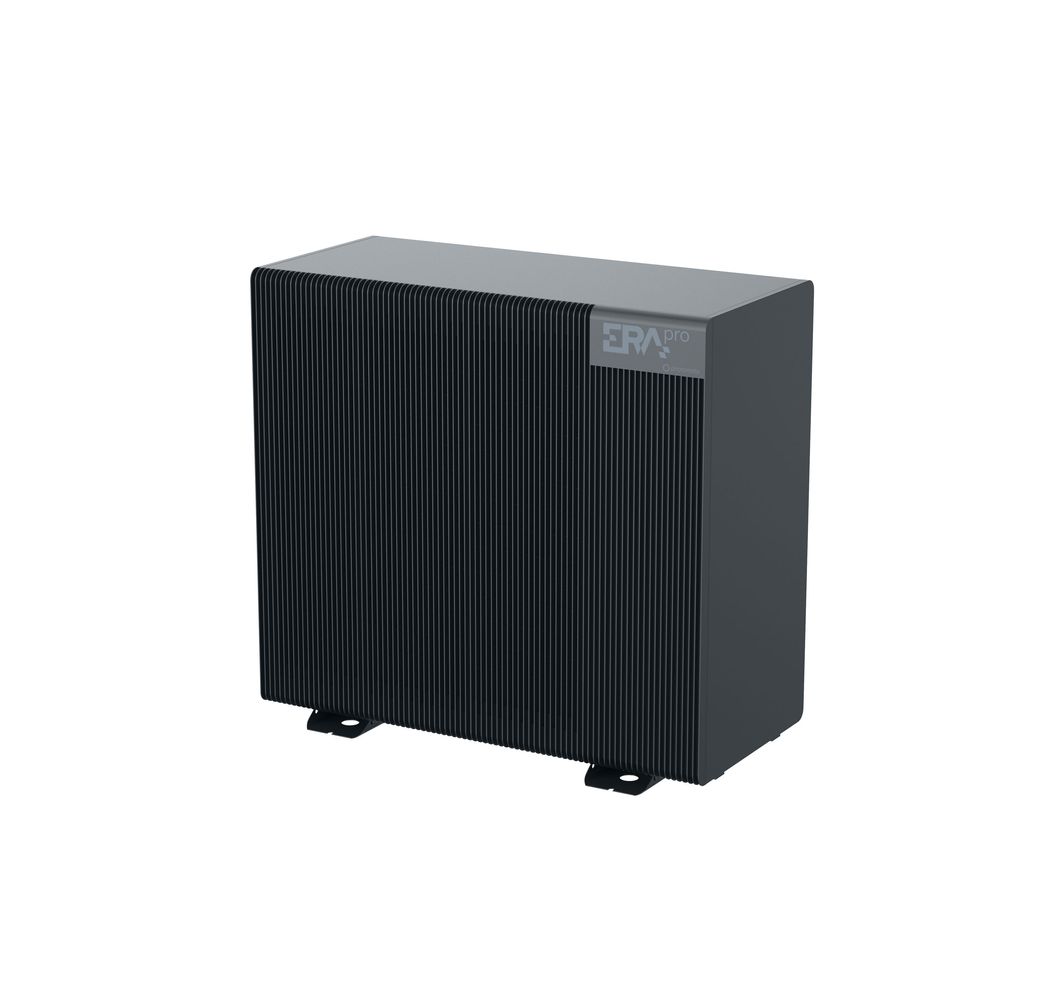

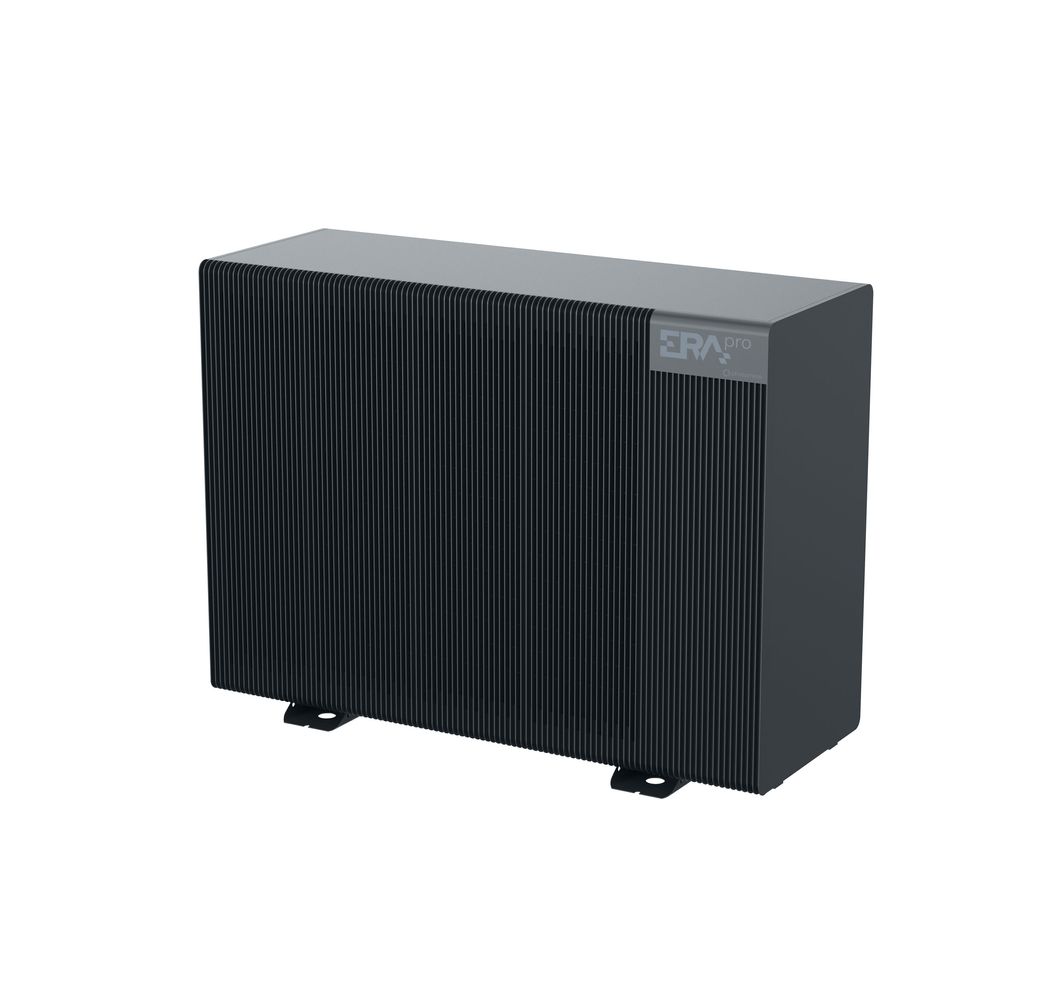

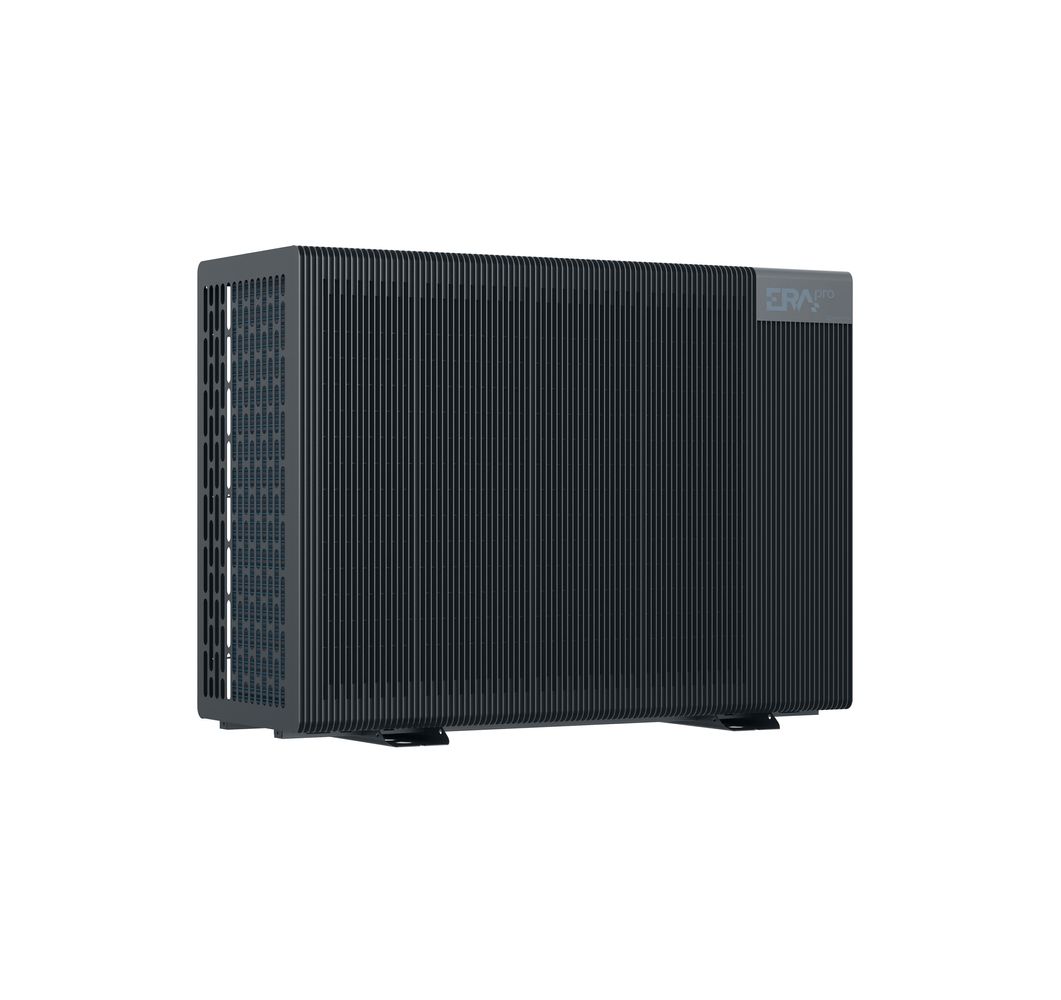

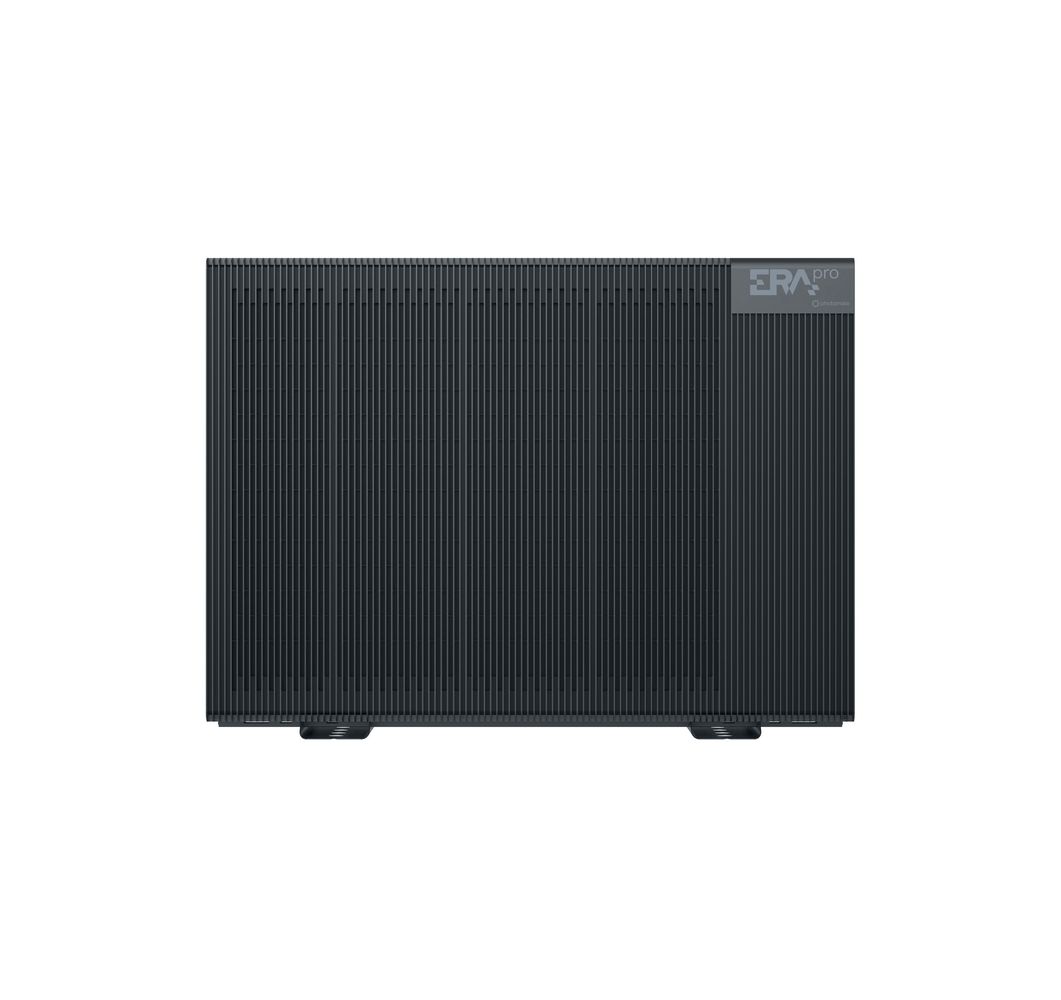

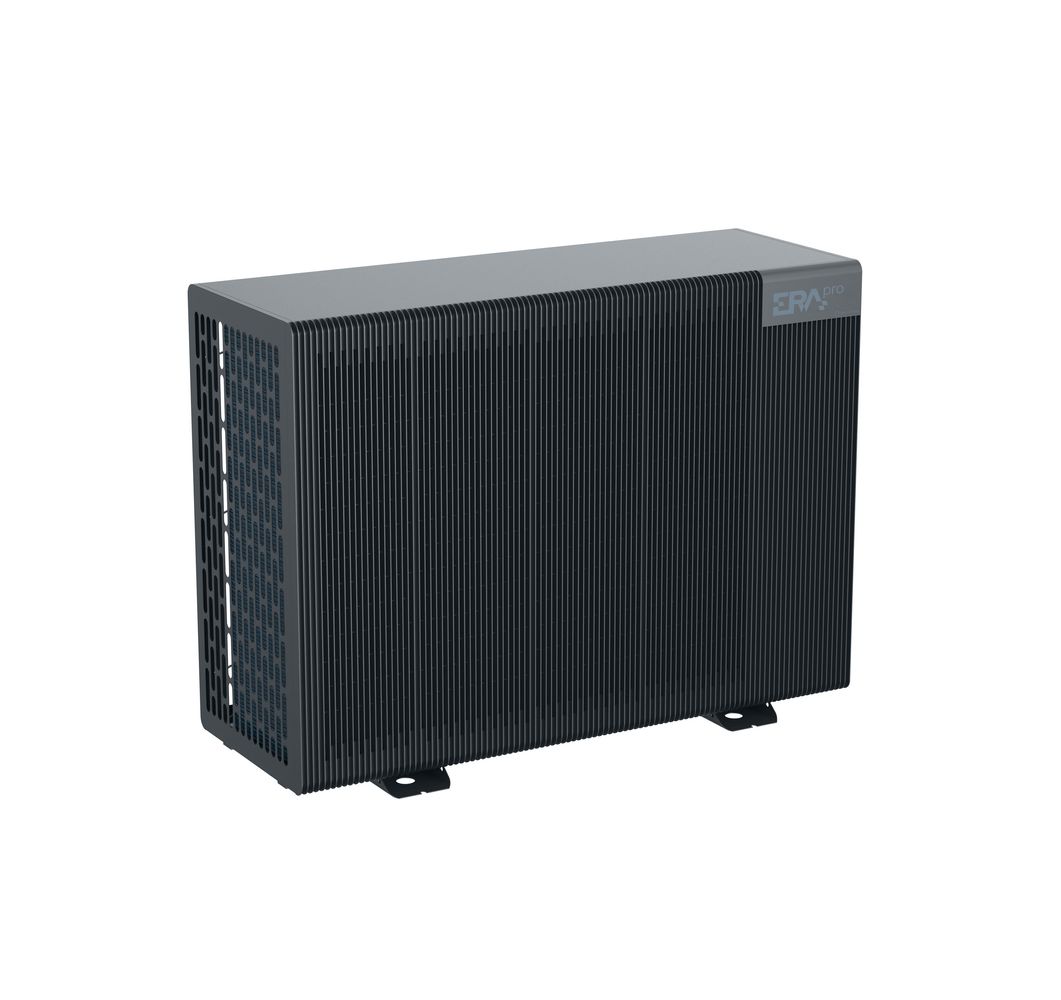

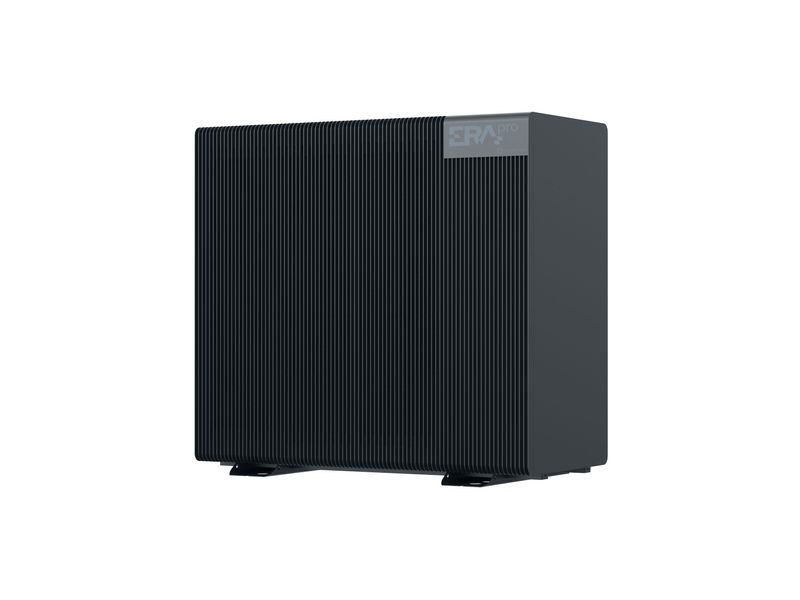

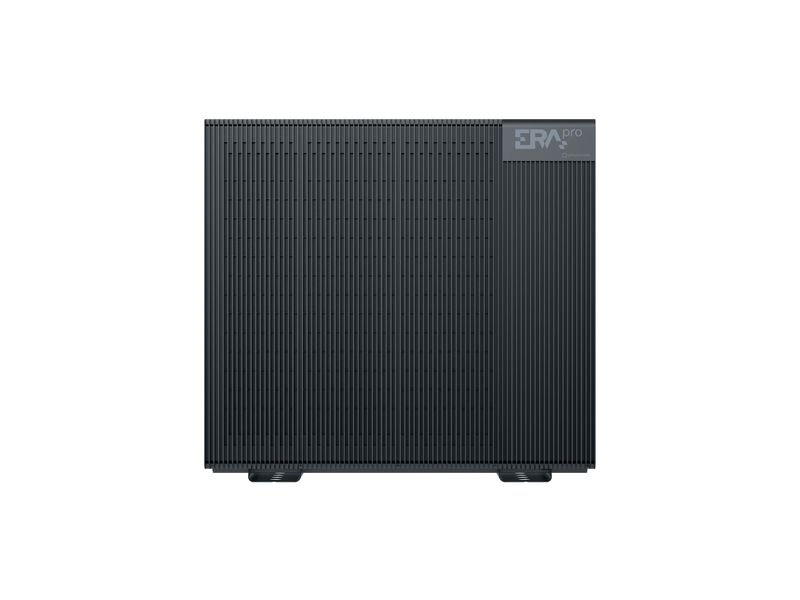

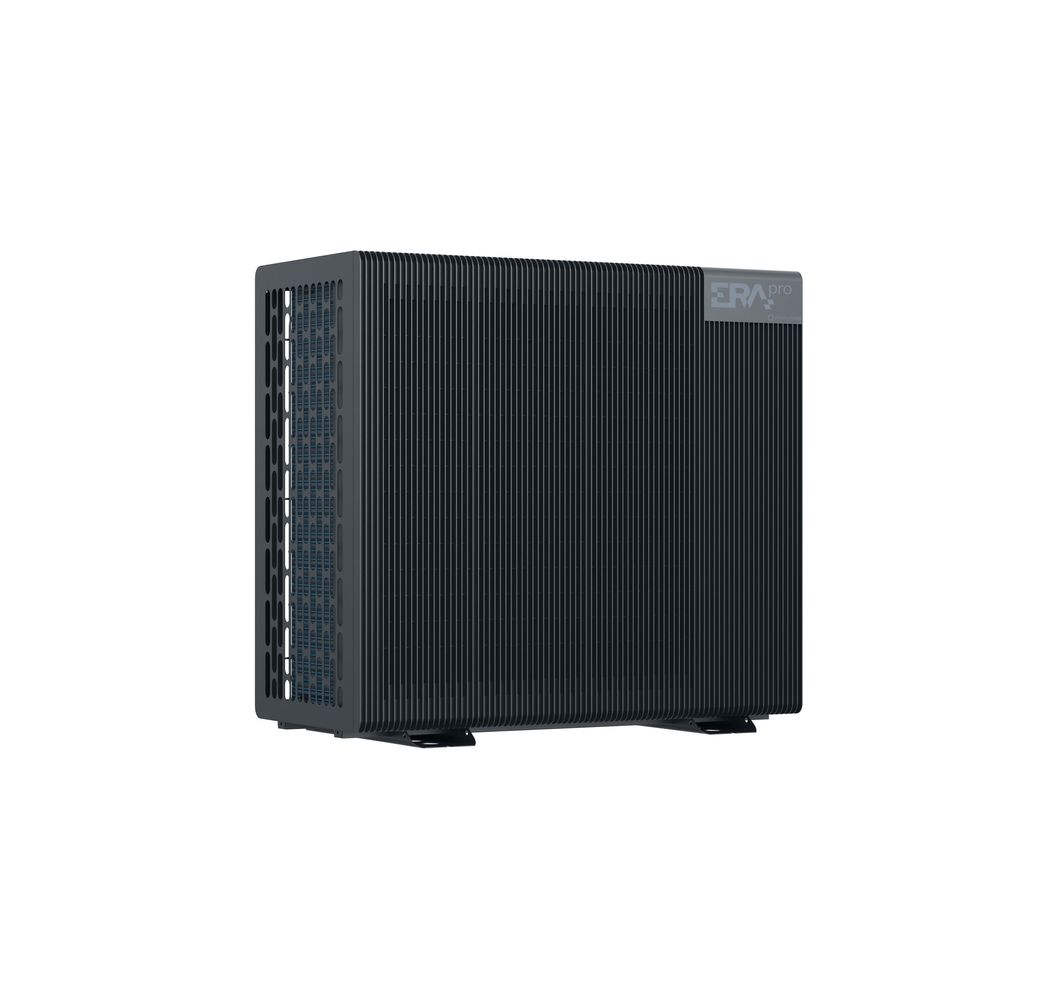

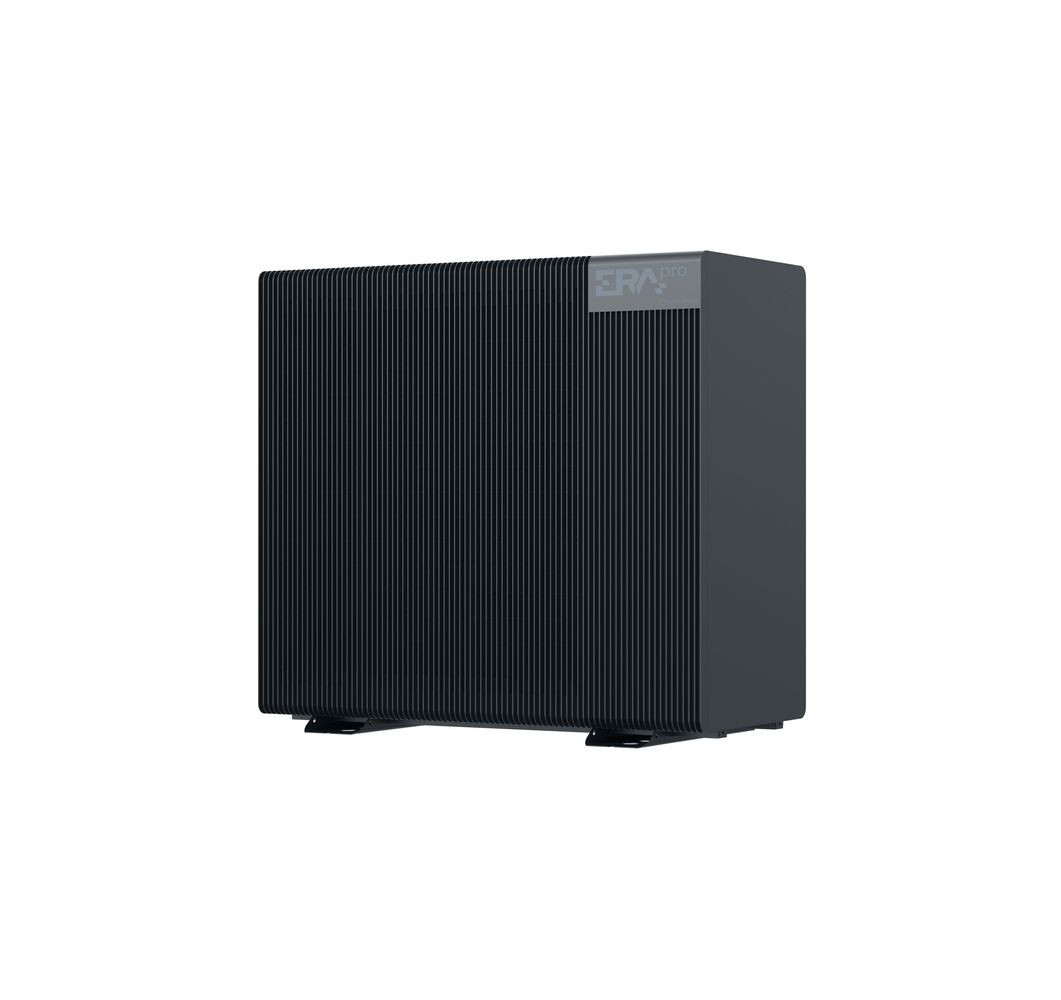

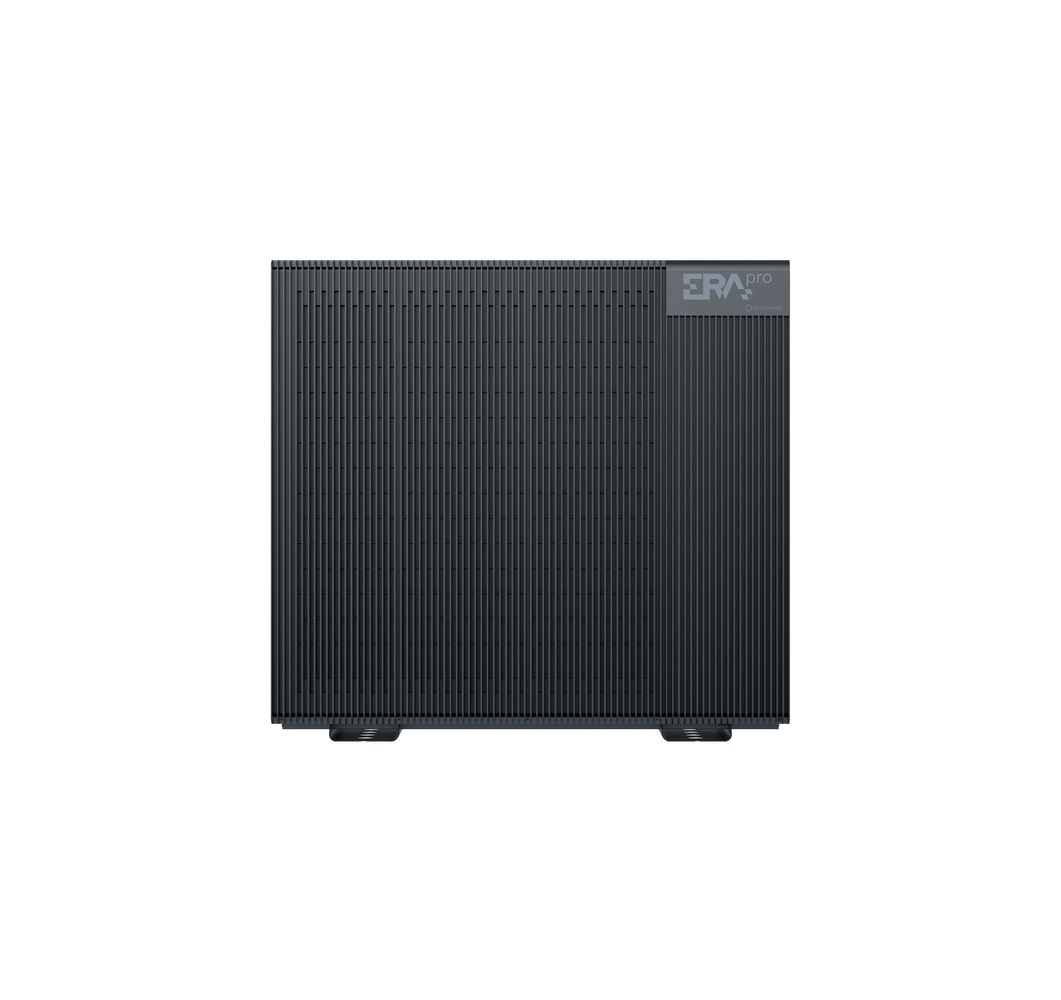

Prémiové tepelné čerpadlo pro novostavby i rekonstrukce
- Tepelné čerpadlo monoblok 6 / 9kW (230V) a 13 / 16kW (400V)
- Frekvenční měnič
- Vytápění, chlazení a ohřev vody
- Chladivo R290
- SCOP až 5,1
- Výstupní teplota až 75°C
- Provozní podmínky vytápění / ohřev vody -25 do 38°C
- Akustický tlak dle EN 12102 je 38 dB (A) v 1m od jednotky pro ERApro 6kw
- Robustní konstrukce, vyhřívaná vana kondenzátu
- Inteligentní funkce pro méně časté a rychlé odmrazování
- Velmi snadné elektrické připojení a rychlá montáž
- Kaskáda až 8 TČ – max. výkon 128kW
Integrované komponenty:
- Oběhové čerpadlo WILO s řízenými otáčkami
- Dvojitý rotační kompresor Mitsubishi Electric
- Odlučovač plynu a magnetický filtr
- Pojistný ventil vč. odtokové hadice
- Detektor úniku chladiva s funkcí alarmu
- Měřič průtoků
Technické parametry
| ERApro 6kW | ERApro 9kW | ERApro 13kW | ERApro 16kW | |
| Energetická účinnost při 35°C / 55°C | A+++ / A++ | |||
| SCOP EN 14825 Průměrné podnebí, 35/55°C | 5,13 / 3,70 | 5,11 / 3,77 | 5,18 / 3,82 | 5,10 / 3,80 |
| Sezónní účinnost vytápění 35/55°C, průměrné klima | 202,3 / 145,2 | 201,4 / 147,9 | 204,4 / 149,8 | 201,1 / 149,2 |
| Výkon A7/W35 (kW) | 6 | 9 | 13 | 16 |
| Prated EN 14825 (35/55°C) | 4,8 / 4,9 | 7,0 / 7,0 | 9,8 / 9,8 | 12,3 / 12,2 |
| Maximální výstupní teplota (°C) | 75 | |||
| Provozní podmínky vytápění (°C) | -25 ~ +38 | |||
| Provozní podmínky chlazení (°C) | +10 ~ +43 | |||
| Akustický výkon dB (A) * | 47 | 53 | 54 | 54 |
| Akustický tlak 1m dB (A) * | 36 | 42 | 43 | 43 |
| Akustický tlak 3m dB (A) * | 26 | 32 | 33 | 33 |
| Napájení (V) | 230 | 400 | ||
| Jistič, motorová charakteristika (A) | 16 | 20 (16**) | 10 | 10 |
| Chladivo | R290 | |||
| Množství chladiva (kg) | 0,75 | 0,90 | 1,05 | 1,28 |
| Rozměry (výška / šířka / hloubka) | 1021 / 1102 / 575 | 1021 / 1377 / 575 | ||
| Hmotnost bez obalu (kg) | 130 | 135 | 190 | 195 |
| Wifi připojení | Ano | |||
* podle normy EN 12012, umístění Q=1
** při změně nastavení
Řídicí jednotka tepelného čerpadla ERApro
Popis:
- Dotykové intuitivní ovládání, 7“ displej
- Wifi připojení k internetu
- MODBUS RTU
- Rychlé nastavení všech parametrů
- Online vzdálená správa – možnost přenastavení parametrů
- Komunikační kabel s konektory vždy součástí dodávky – nelze chybně zapojit komunikace
- Venkovní teplota se načítá z venkovní jednotky
Ovládání a řízení:
- 1x přímý okruh
- 1x směšovaný okruh + oběhové čerpadlo
- Ohřev vody
- Cirkulace teplé vody
- Přepínací ventil topení / teplá voda
- Přepínací ventil topení / chlazení
- 1x termický solární systém
- Oběhové čerpadlo topného okruhu
- Bivalentní zdroj
Vnitřní jednotky pro tepelné čerpadlo ERApro
| CU 1 | HU 9 | DHWU 9 | |
| Řízení ohřevu vody | Ano | ||
| Vytápění | 2 okruhy | ||
| Chlazení | 1 okruh | ||
| Ovládání pomocného zdroje | Ano | ||
| Integrovaný el. pomocný zdroj | Ne | Ano / 9kW | |
| Napájení | 1x230 V | 3x400 V | |
| Jistič | 1x10 A/B | 3 x 16 A/B | |
| Dimenze připojení | - | 1" / 1 ¼“ | |
| Rozměry mm (š / h / v) | 390 / 100 / 420 | 418 / 310 / 750 | 640 / 750 / 1950 |
| Hmotnost (kg) | 7,5 | 35 | 125 |
DHWU 9
- Optimální varianta pro novostavby, potřebná instalační plocha menší než 1 m2
- Rychlá a snadná instalace – horní připojení všech potrubí
- Min. šířka dveří pro instalaci je 700 mm
- Napájení 3 x 400 V
- Jistič 3 x 16 A/B
- Nerezový zásobník teplé vody 200 litrů
- Průtokový elektrokotel 9 kW
- Expanzomat teplé vody 19 litrů
- Expanzomat vytápění 8 litrů
- Cirkulační čerpadlo teplé vody
- Hořčíková anoda (prodlužuje životnost nerezového zásobníku)
- Automatický odvzdušňovací ventil
- Třícestný ventil
- Manometr
- Izolované potrubí a všechny komponenty proti kondenzaci
- Dotykový displej 7“
- WiFi připojení k internetu
- MODBUS RS485, protokol RTU
- Vypouštění zásobníku a výměníku
HU 9
- Varianta pro novostavby i rekonstrukce bez požadavku na teplou vodu nebo s požadavkem vyšším než 200 litrů teplé vody
- Snadná instalace
- Kompaktní rozměry
- Napájení 3 x400 V
- Jistič 3 x 16 A/B
- Průtokový elektrokotel 9 kW
- Expanzomat vytápění 8 litrů
- Automatický odvzdušňovací ventil
- Třícestný ventil
- Izolované potrubí a všechny komponenty proti kondenzaci
- MODBUS RS485, protokol RTU
- Dotykový displej 7“
- WiFi připojení k internetu
CU 1
- Varianta pro novostavby i rekonstrukce pro variabilní instalace s dalšími zdroji tepla, akumulační nádrží a zásobníkem teplé vody
- Lze vytvořit velké množství kombinací zapojení
- Řízení solárního termického systému
- Napájení 1 x 230 V
- Jistič 1 x 10 A/B
- Dotykový displej 7“
- WiFi připojení k internetu
- MODBUS RS485, protokol RTU
- Svorkovnice pro připojení všech potřebných komponent
- Závěsná konzole, hmoždinky a šrouby
- Kombinace s dalšími zdroji tepla a stávajícími komponenty
- Nástěnná instalace
